KALKULATOR EI60

Ściana z pustaków La Rochère TF60a

Zaplanuj jedną ścianę o maksymalnym wymiarze 300 × 300 cm. Kalkulator uwzględnia stałą spoinę 15 mm oraz obwiednię 62,5–100 mm.

EI 60
1
Wybierz pustakWszystkie warianty mają 190 × 190 × 150 mm
Wariant TF60a

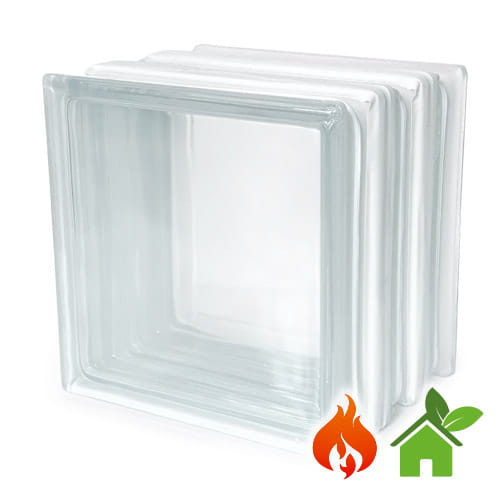

Zdjęcie produktowe pustaka TF60 EI60 Transparent
TF60 EI60 Transparentzdjęcie sklepowe · render 2D · 190 × 190 × 150 mm
2
Ustaw liczbę pustakówCała ściana maksymalnie 3000 × 3000 mm z obwiednią
Stała fuga15 mm
3
Obwiednia montażowaZakres przewidziany w dokumentacji systemu

Ważne: wynik jest kalkulacją materiałową. Sposób wykonania, kotwienia i zbrojenia powinien zostać zweryfikowany z aktualną dokumentacją klasyfikacyjną.

Elewacja budynku bez okna, z wizualizacją ściany z pustaków szklanych
8 × 8układ pustaków

Zestawienie

Pustaki64 szt.
Pole pustaków—
Otwór z obwiednią—
Powierzchnia pola—
Spoiny wewnętrzne—
Pręty Ø5 — łącznie——
Kątownik stalowy 45 × 45 × 5—2 obwody otworu
Zaprawa Glasspol M15—63 kg/m² dla EI60

Przyjęte zbrojenie: 2 × Ø5 w każdej spoinie poziomej, 3 × Ø5 w każdej spoinie pionowej oraz w obwiedni 6 prętów z każdej strony pionowej i 4 pręty górą i dołem.

Zakres wyceny: wycena obejmuje pustaki oraz zaprawę Glasspol M15. Pręty, kątowniki i pozostałe akcesoria pokazujemy wyłącznie informacyjnie — nie są objęte wyceną.

Układ mieści się w limicie 300 × 300 cm.

WYCENA I DOKUMENTACJA

Prześlij projekt do wyceny

Podaj dane kontaktowe, dostawy oraz inwestycji. Dołączymy je do zapytania, aby można było przygotować prawidłowe oznaczenie dokumentacji dla elementu EI60.

8 × 8 · 64 pustaki TF60a

Ważne: wycena obejmuje pustaki i zaprawę Glasspol M15. Nie obejmuje prętów, kątowników ani innych akcesoriów montażowych.

Wysłanie formularza nie jest zamówieniem ani wydaniem certyfikatu. Aktualność dokumentów i zgodność rozwiązania potwierdzamy osobno.

Dane kontaktowe

Adres dostawy

Dane firmy

Dane inwestycji do dokumentacji EI60
